电气设备安装及调试 关键步骤与核心要点

电气设备是电力系统和各类工业、民用设施的核心组成部分，其安装与调试质量直接关系到设备的安全运行、使用寿命及整体系统的可靠性。无论是变压器、高低压开关柜、电动机，还是成套控制设备，都必须遵循严格的安装工艺和调试流程。以下从安装前准备、安装过程、调试内容及安全注意事项四个方面进行阐述。

一、安装前的准备工作

1. 技术资料审查：仔细阅读设备说明书、电气原理图、接线图及土建相关图纸，核对设备型号、规格与设计是否一致。
2. 现场条件检查：确认土建工程已完工，预埋件、电缆沟、基础槽钢等符合设计要求，环境湿度、温度、粉尘等满足设备要求。
3. 设备开箱验收：会同建设单位、监理及厂家代表共同开箱，检查设备外观有无损伤、附件是否齐全、随机文件是否完整，并做好记录。
4. 工具与仪器准备：准备合适的安装工具（力矩扳手、吊装设备等）和调试仪器（万用表、兆欧表、接地电阻测试仪、继电保护测试仪等），且仪器需在检定有效期内。
二、电气设备安装的关键步骤

1. 设备就位与固定：根据设计位置将设备吊装或搬运就位，使用水平仪校准，然后用地脚螺栓或焊接方式牢固固定。对震动较大的设备（如电动机）应加装减震装置。
2. 母线与电缆连接：母线连接应保证接触面平整、清洁，涂以导电膏，按规定力矩紧固；电缆敷设应排列整齐，弯曲半径符合规范，接线端子压接牢固，并挂设标识牌。

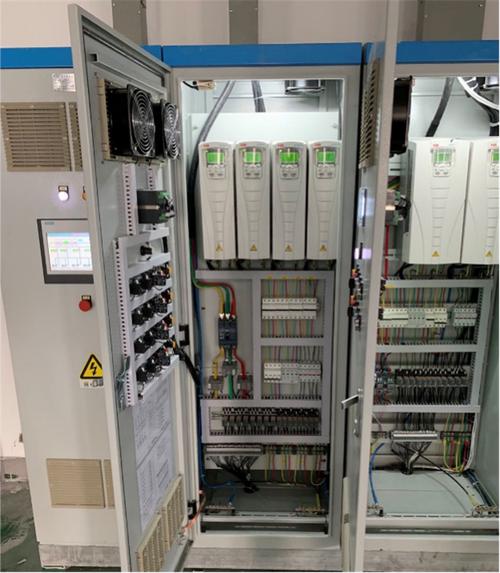

3. 二次回路接线：按图施工，接线应整齐、美观，每个端子接线不宜超过两根；屏蔽线、接地线应可靠连接。
4. 接地系统安装：设备金属外壳、支架、电缆铠装等必须可靠接地，接地电阻应符合设计及规范要求（一般不大于4Ω，安全场合不大于1Ω）。
三、电气调试的主要内容
调试是检验安装质量、发现并消除隐患的关键环节，通常分为单体调试和系统联动调试。

1. 绝缘测试：使用兆欧表测量设备及线路的绝缘电阻，如变压器高压绕组对地、低压绕组对地及绕组间绝缘电阻，应满足厂家规定的最小值。
2. 耐压试验：对高压设备进行工频交流耐压试验，验证绝缘强度，试验电压和时间按相关标准执行。
3. 保护装置校验：对继电器、微机保护装置进行定值校验和动作特性测试，确保在故障时能可靠动作。
4. 回路检查与操作试验：检查断路器、隔离开关的合分闸回路，进行就地/远方操作试验，观察动作是否准确、信号指示是否正确。
5. 空载与负载试运行：在确认绝缘、保护无误后，逐步送电进行空载试运行，监测电流、电压、温升、噪声等；正常后再带负载试运行，考核设备性能。
四、安全注意事项与常见问题

1. 安全第一：安装调试必须严格执行停电、验电、挂接地线、装设遮栏和悬挂标识牌等安全措施；高压试验时设专人监护，试验区域应加围栏。
2. 防潮防尘：对暂不送电的设备应采取防潮、防尘措施，避免绝缘受潮。
3. 常见问题：如接线松动导致发热、绝缘破损引起短路、保护定值错误导致误动或拒动、相序接反造成电机反转等，需通过细致检查和调试加以避免。
4. 记录与验收：全过程应做好安装及调试记录，形成完整的竣工资料，最后按规范进行验收交接。
电气设备安装与调试是一项技术性强、安全要求高的工作。只有严格遵守规范、精心施工、科学调试，才能确保电气设备安全、稳定、高效地投入运行，为电力系统和生产生活提供可靠保障。
